Вентилятор центробежный ВЦ 4-70
Главная > Оборудование > Вентиляционное оборудование
Вентиляторы центробежные ВЦ 4-70 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80 град. Цельсия, не содержащих пыли и других твердых примесей в количестве более 100 мг/куб.м., а также липких веществ и волокнистых материалов. Температура окружающей среды должна быть от - 40 до +40 град. Цельсия. Вентиляторы центробежные могут быть использованы в системах вентиляции и кондиционирования воздуха или технологических установок с сопротивлением до 1800 Па. Вентиляторы центробежные состоят из электродвигателя, рабочего колеса и корпуса с присоединительными фланцами.
Общие сведения:
- Низкого давления;
- Одностороннего всасывания
- Корпус спиральный поворотный
- Лопатки загнуты назад
- Направление вращения правое и левое
Назначение:
- Стационарные системы вентиляции
- Другие производственные и санитарно-технические цели
- Могут быть использованы взамен вентиляторов ВЦ-4-75, ВР-86-77
Условия эксплуатации
- Температура окружающей среды от -40 до +40гр.
- Температура перемещаемых воздуха и газовых смесей от -40 до +80гр
- Перемещаемый воздух и газовые смеси не должны содержащих липких и волокнистых материалов
- Концентрация пыли в перемещаемых смесях не более 100мг/м3
- По заказу могут быть изготовлены коррозионностойкие вентиляторы из стали 123Х18Н10Т
Технические характеристики
Название | D | Эл.двигатель, Частота вращения об/мин | Эл.двигатель, Мощность кВт | Тип эл.двигателя | Масса с
(двигателем), не более,кг | Уровень шума, дБа | Производи- тельность, тыс.
м.куб/час | Полное давление, Па |
ВЦ-4-70-2,5 | 0,9 | 1400 | 0,18 | АИР56В4 | 23 | 67 | 0.37-0.92 | 170-115 |
ВЦ 4-70-2,5 | 0,95 | 1400 | 0,18 | АИР56В4 | 23 | 67 | 0.37-0.92 | 180-120 |
ВЦ 4-70-2,5 | 1 | 1400 | 0,18 | АИР56В4 | 23 | 67 | 0.37-0.92 | 190-130 |
ВЦ-4-70-2,5 | 1,05 | 1400 | 0,18 | АИР56В4 | 23 | 67 | 0.37-0.92 | 205-135 |
ВЦ 4-70-2,5 | 1,1 | 1400 | 0,18 | АИР56В4 | 23 | 67 | 0.37-0.92 | 215-145 |
ВЦ 4-70-2,5 | 0,9 | 2800 | 0,37 | АИР63А2 | 22 | 84 | 0.75-1.8 | 600-300 |
ВЦ 4-70-2,5 | 0,95 | 2800 | 0,55 | АИР63В2 | 23 | 84 | 0.75-1.8 | 660-360 |
ВЦ-4-70-2,5 | 1 | 2800 | 0,55 | АИР63В2 | 23 | 84 | 0.75-1.8 | 750-500 |
ВЦ 4-70-2,5 | 1.05 | 2800 | 0,75 | АИР71A2 | 27 | 84 | 0.75-1.8 | 800-520 |
ВЦ 4-70-2,5 | 1,1 | 2800 | 0,75 | АИР71А2 | 27 | 84 | 0.75-1.8 | 890-640 |
ВЦ 4-70-3,15 | 0,9 | 1400 | 0,18 | АИР56В4 | 30 | 74 | 0.8-2.0 | 200-140 |
ВЦ 4-70-3,15 | 0.95 | 1400 | 0,18 | АИР56В4 | 30 | 74 | 0.8-2.0 | 280-170 |
ВЦ 4-70-3,15 | 1 | 1400 | 0,25 | АИР63А4 | 31 | 74 | 0.8-2.0 | 320-200 |
ВЦ 4-70-3,15 | 1,05 | 1400 | 0,25 | АИР63А4 | 30 | 74 | 0.8-2.0 | 340-210 |
ВЦ 4-70-3,15 | 1,1 | 1400 | 0,37 | АИР63В4 | 30 | 74 | 0.8-2.0 | 365-230 |
ВЦ 4-70-3,15 | 0,9 | 2800 | 1,1 | АИР71В2 | 37 | 92 | 1.8-3.5 | 750-520 |
ВЦ 4-70-3,15 | 0,95 | 2800 | 1,5 | АИР80А2 | 41 | 92 | 1.8-3.5 | 900-600 |
ВЦ 4-70-3,15 | 1 | 2800 | 1,5 | АИР80А2 | 39 | 92 | 1.8-3.5 | 1100-700 |
ВЦ 4-70-3,15 | 1,05 | 2800 | 2,2 | АИР80В2 | 41 | 92 | 1.8-3.5 | 1300-850 |
ВЦ 4-70-3,15 | 1,1 | 2800 | 2,2 | АИР80В2 | 41 | 92 | 1.8-3.5 | 1580-1000 |
ВЦ 4-70-4 | 0,9 | 935 | 0,18 | АИР63А6 | 46 | 73 | 1.2-2.7 | 160-100 |
ВЦ 4-70-4 | 0,95 | 935 | 0,18 | АИР63А6 | 46 | 73 | 1.2-2.7 | 190-115 |
ВЦ 4-70-4 | 1 | 935 | 0,25 | АИР63В6 | 46 | 73 | 1.2-2.7 | 210-130 |
ВЦ 4-70-4 | 1,05 | 935 | 0,37 | АИР71А6 | 52 | 73 | 1.2-2.7 | 240-160 |
ВЦ 4-70-4 | 1,1 | 935 | 0,37 | АИР71А6 | 52 | 73 | 1.2-2.7 | 270-180 |
ВЦ 4-70-4 | 0,9 | 1400 | 0,55 | АИР71А4 | 52 | 82 | 1.9-4.0 | 350-200 |
ВЦ 4-70-4 | 0,95 | 1400 | 0,75 | АИР71В4 | 53 | 82 | 1.9-4.0 | 400-250 |
вц 4-70-4 | 1 | 1400 | 0,75 | АИР71В4 | 52 | 82 | 1.9-4.0 | 470-300 |
ВЦ 4-70-4 | 1,05 | 1400 | 1,1 | АИР80А4 | 55 | 82 | 1.9-4.0 | 530-350 |
ВЦ 4-70-4 | 1,1 | 1400 | 1,1 | АИР80А4 | 55 | 82 | 1.9-4.0 | 630-450 |
ВЦ 4-70-4 | 0,9 | 2800 | 5.5 | АИР100L2 | 65 | 82 | 3.6-8.1 | 1700-800 |
ВЦ 4-70-4 | 0,95 | 2800 | 5.5 | АИР100L2 | 70 | 101 | 3.6-8.1 | 1900-1000 |
ВЦ 4-70-4 | 1 | 2800 | 5,5 | АИР100L2 | 72 | 101 | 3.6-8.1 | 2100-1200 |
ВЦ 4-70-4 | 1,05 | 2800 | 7,5 | АИР112М2 | 90 | 101 | 3.6-8.1 | 2250-1400 |
ВЦ 4-70-4 | 1,1 | 2800 | 7,5 | АИР112М2 | 90 | 101 | 3.6-8.1 | 2400-1500 |
ВЦ 4-70-5 | 0,9 | 930 | 0,55 | АИР71В6 | 91 | 78 | 2.0-4.5 | 300-110 |
ВЦ 4-70-5 | 0,95 | 930 | 0,55 | АИР71В6 | 92 | 78 | 2.0-4.5 | 320-130 |
ВЦ 4-70-5 | 1 | 930 | 0,75 | АИР80А6 | 95 | 78 | 2.0-4.5 | 350-150 |
ВЦ 4-70-5 | 1,05 | 930 | 0,75 | АИР80А6 | 95 | 78 | 2.0-4.5 | 370-170 |
ВЦ 4-70-5 | 1,1 | 930 | 1,1 | АИР80В6 | 97 | 78 | 2.0-4.5 | 400-200 |
ВЦ 4-70-5 | 0,9 | 1440 | 1,5 | АИР80В4 | 95 | 89 | 3.3-7.5 | 650-250 |
ВЦ 4-70-5 | 0,95 | 1440 | 2,2 | АИР90L4 | 101 | 89 | 3.3-7.5 | 700-300 |
ВЦ 4-70-5 | 1 | 1440 | 2,2 | АИР90L4 | 107 | 89 | 3.3-7.5 | 830-350 |
ВЦ 4-70-5 | 1,05 | 1440 | 3 | АИР100S4 | 107 | 89 | 3.3-7.5 | 950-500 |
ВЦ 4-70-5 | 1,1 | 1420 | 3 | АИР100S4 | 107 | 89 | 3.3-7.5 | 1100-600 |
ВЦ 4-70-6,3 | 0,9 | 930 | 1,5 | АИР90L6 | 144 | 86 | 4.0-10.0 | 340-150 |
ВЦ 4-70-6,3 | 0,95 | 930 | 2,2 | АИР100L6 | 161 | 86 | 4.0-10.0 | 400-200 |
ВЦ 4-70-6,3 | 1 | 930 | 2,2 | АИР100L6 | 162 | 86 | 4.0-10.0 | 500-360 |
ВЦ 4-70-6,3 | 1,05 | 930 | 2,2 | АИР100L6 | 163 | 86 | 4.0-10.0 | 610-420 |
ВЦ 4-70-6,3 | 1,1 | 930 | 3 | АИР112МА6 | 180 | 86 | 4.0-10.0 | 710-500 |
ВЦ 4-70-6,3 | 0,9 | 1440 | 5,5 | АИР112М4 | 178 | 97 | 7.0-15.0 | 800-400 |
ВЦ 4-70-6,3 | 0,95 | 1440 | 5,5 | АИР112М4 | 178 | 97 | 7.0-15.0 | 900-500 |
ВЦ 4-70-6,3 | 1 | 1440 | 7,5 | АИР132S4 | 200 | 97 | 7.0-15.0 | 1150-600 |
ВЦ 4-70-6,3 | 1,05 | 1440 | 7,5 | АИР132S4 | 201 | 97 | 7.0-15.0 | 1500-800 |
ВЦ 4-70-6,3 | 1,1 | 1440 | 11 | АИР132М4 | 201 | 97 | 7.0-15.0 | 1650-1000 |

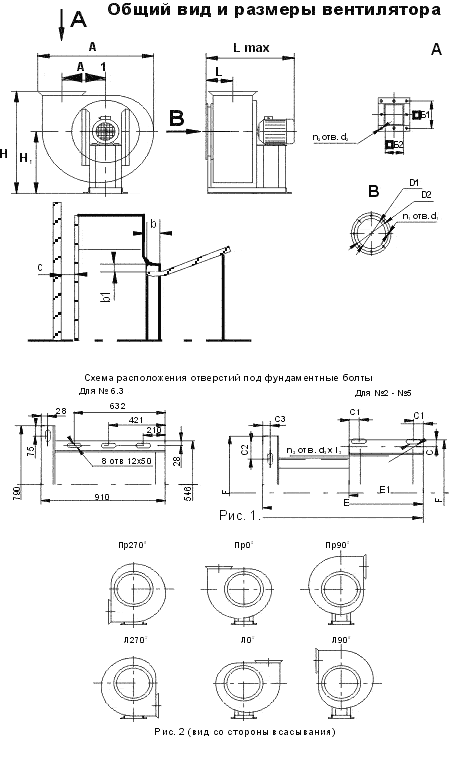

Индекс вентилятора | b мм | b1 мм | с мм | d мм | Б1 мм | Б2 мм | n2 мм | d2 мм | А мм | А1 мм | H,
мм | Н1, мм | L мм | Lmax мм | D1 мм | D2 мм | n1 мм | d1 мм | max | min | max | min |
ВЦ-4-70-2,5 | 2,5 | 1,3 | 10 | 12,5 | 190 | 220 | 8 | 7 | 479 | 155 | 512 | 508 | 335 | 311 | 150 | 481 | 250 | 273 | 8 | 7 |
ВЦ-4-70-3,15 | 3,2 | 1,6 | 12,6 | 15,8 | 225 | 255 | 8 | 7 | 583 | 210 | 648 | 621 | 410 | 383 | 170 | 580 | 315 | 345 | 8 | 7 |
ВЦ-4-70-4 | 4 | 2 | 16 | 20 | 275 | 310 | 8 | 7 | 742 | 260 | 802 | 761 | 512 | 471 | 195 | 724 | 400 | 436 | 8 | 7 |
ВЦ-4-70-5 | 5 | 2,5 | 20 | 25 | 350 | 380 | 8 | 7 | 902 | 345 | 965 | 924 | 612 | 571 | 220 | 796 | 500 | 530 | 8 | 9 |
ВЦ-4-70-6,3 | 6,3 | 3,15 | 25,2 | 31,5 | 440 | 470 | 8 | 7 | 1151 | 395 | 1191 | 1149 | 850 | 708 | 285 | 1053 | 630 | 660 | 8 | 9 |
Индекс вентилятора | Е мм | Е1 мм | n3 мм | d3 мм | l3 мм | С мм | С1 мм | С2 мм | С3 мм | F Мм |
ВЦ-4-70-2,5 | 467 | 245 | 6 | 7 | 30 | 12 | 70 | 50 | 12 | 255 |
ВЦ-4-70-3,15 | 500 | 245 | 6 | 7 | 30 | 12 | 75 | 50 | 12 | 266 |
ВЦ-4-70-4 | 616 | 306 | 6 | 7 | 30 | 12 | 80 | 40 | 12 | 320 |
ВЦ-4-70-5 | 735 | 315 | 6 | 10 | 40 | 25 | 50 | 100 | 25 | 425 |
ВЦ-4-70-6,3 | См. рисунок |
